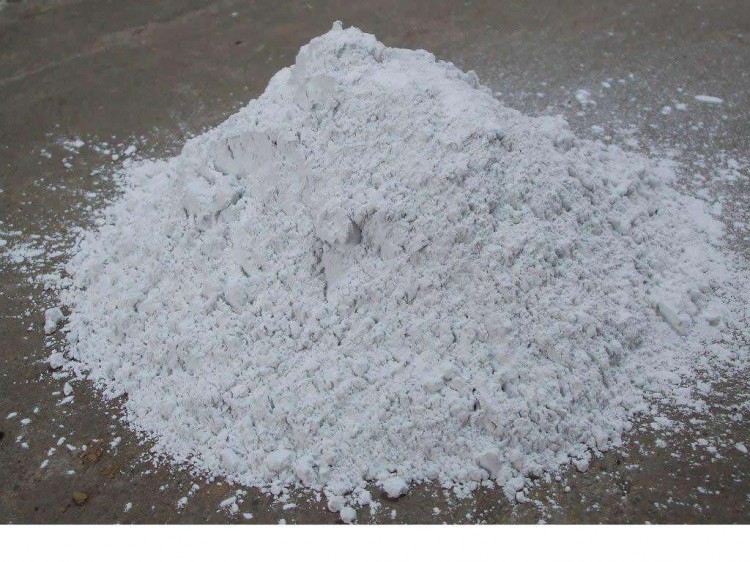

國標(biāo)白水泥是白色硅酸鹽水泥的簡稱， 以適當(dāng)成分的生料燒至部分熔融，所得以硅酸鈣為主要成分，鐵質(zhì)含量少的熟料加入適量的石膏，磨細(xì)制成的白色水硬性膠凝材料，是家居裝修必不可少的材料。下面我們一起來看看關(guān)于國標(biāo)國標(biāo)白水泥的相關(guān)知識吧。

---

　　1.白色硅酸鹽水泥熟料。白色硅酸鹽水泥熟料是指以適當(dāng)成分的生料燒至部分熔融，得到以硅酸鈣為主要成分、氧化鐵含量少的水泥熟料。硅酸鹽水泥的顏色主要是由氧化鐵決定的，一般硅酸鹽水泥含有較多的氧化鐵(3%～4%)而呈睹灰色，氧化鐵含量0.45%～0.7%時，呈淡綠色，白色硅酸鹽水泥中由于氧化鐵(0.35%～0.4%)、氧化錳、氧化鈦、氧化鉻、氧化鈷等著色物質(zhì)少而呈白色。因此，白色硅酸鹽水泥熟料是選用較純原料，如純凈的高嶺土、純石英砂、純石灰或白堊，在較高溫度(1 500℃～1600℃)燒成熟料。白色硅酸鹽水泥熟料中氧化鎂的含量不宜超過5.0%，如果水泥經(jīng)壓蒸安定性試驗合格，則允許放寬到6.0%。
　　2.石膏。符合國家標(biāo)準(zhǔn)《天然石膏》(GB/T5483)規(guī)定的G類或A類二級以上的石膏或硬石膏。采用工業(yè)副產(chǎn)石膏時，應(yīng)經(jīng)過試驗證明對水泥性能無害。
　　3.混合材料?；旌喜牧鲜侵甘沂蚋G灰。混合材料的摻量為水泥質(zhì)量的0～10%。石灰石中氧化鋁的含量應(yīng)不超過2.5%。窯灰應(yīng)符合國家行業(yè)標(biāo)準(zhǔn)《摻入水泥中的網(wǎng)轉(zhuǎn)窯窯灰》(JC/T742)的規(guī)定。
　　二、國標(biāo)白水泥的技術(shù)要求
　　1.氧化硫含量。白色硅酸鹽水泥中三氧化硫的含量應(yīng)不超過3.5%。
　　2.細(xì)度。經(jīng)80μm方孔篩的篩余應(yīng)不超過10.0%。
　　3.凝結(jié)時間。白色硅酸鹽水泥的初凝時間應(yīng)不早于45min，終凝時間不遲于10h。
　　4.安定性。用沸煮法檢驗需要合格。
　　5.白度。白色硅酸鹽水泥的白度值應(yīng)不低于87。
　　6.強(qiáng)度及強(qiáng)度等級。按其3d和28d的抗壓強(qiáng)度和抗折強(qiáng)度，白色硅酸鹽水泥的強(qiáng)度等級分為32.5、42.5、52.5共3個強(qiáng)度等級。
　　總之對于廣大消費者來說，在對國標(biāo)白水泥的使用方法進(jìn)行了解的時候，就應(yīng)該要綜合性的考慮。特別是對具體的注意事項，應(yīng)該要有所了解。只有明確了具體的注意 事項，那么在進(jìn)行使用的時候，就可以有效防止，因為操作不當(dāng)，而導(dǎo)致國標(biāo)白水泥不均勻的情況。而此時還應(yīng)該要對相關(guān)操作說明書有所了解，明確了具體的操作說明 情況，在日常的使用過程當(dāng)中，整體效果相對要好一些。
